Max. Fördermenge 1.320 l/h
Max. Arbeitsdruck 310 bar
Normalspannung 400 V
OERTZEN E 320
Kaltwasser-Hochdruckreiniger zur industriellen Anwendung
Max. Fördermenge 1.320 l/h
Max. Arbeitsdruck 310 bar
Normalspannung 400 V
Synthese aus Kraft und Verlässlichkeit
Dauerbetrieb ist für den E 320 keine Herausforderung. Mit seinen ebenso stabilen wie hochwertigen Bauteilen ist der Hochdruckreiniger auf starke Belastung ausgelegt.
- Dreizylindrige Reihenkolbenpumpe, mit Elektromotor verflanscht
- Motor-/Pumpendrehzahl: 1.420 1/min
- Start/Stop-Steuerung für Wirtschaftlichkeit und Sicherheit
- Fahrwerk aus vier Laufrädern plus Feststellbremse
- Integriertes Thermoventil schützt vor Überhitzung
- Integrierte Wassermangelsicherung beugt Kaviation vor
- Wasser-Feinstfilter verhindert Verunreinigung
Technik im Detail
Rahmen
- Stabiler, umlaufender und pulverbeschichteter Rahmen

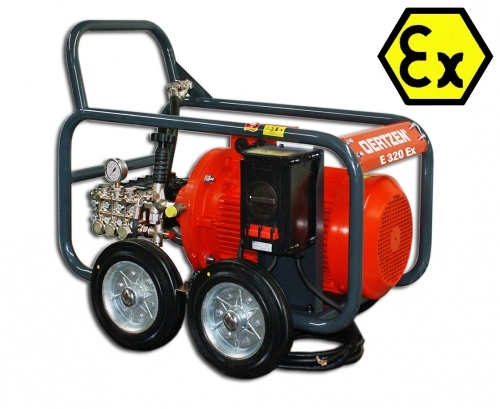

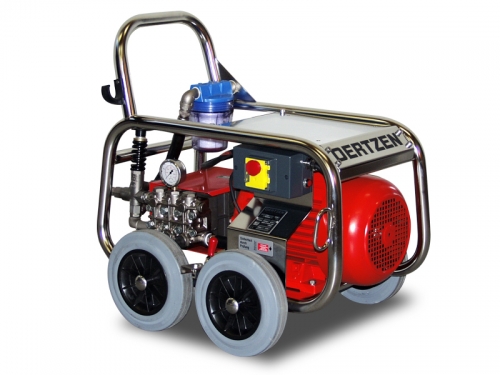

- Optional in Edelstahlausführung für explosionsgefährdete Bereiche erhältlich
Erweiterung
- Aufrüstbar mit Heizmodul HOT BOX 520 zur Heißwasser-Erzeugung
Gerätesicherheit
- Druckloser Stand-by-Betrieb bei Schließen der Spritzpistole
Hochdruckschlauch
- Entdrallungsgelenk verhindert Verdrehen
- Komfortables Handling
Motor und Pumpenleistung
- 400 V/3~50 Hz
- Max. 310 bar Arbeitsdruck
Ausstattung
- 3-zylindrige Reihenkolbenpumpe 22 l/min, mit Elektromotor verflanscht
- Messing-Zylinderkopf, Keramikkolben
- Motor-/Pumpendrehzahl 1420 1/min, langsamlaufend, leise
- Pumpensystem drucklos bei Schließen der Spritzpistole (Stand-by-Betrieb)
- Pumpenschutz durch Thermoventil (Überhitzung), Wassermangelsicherung (Kavitation) und Wasser-Feinstfilter (Verunreinigungen)
- Motor-/Pumpeneinheit verbaut in stabilem, umlaufenden Rahmen (pulverbeschichtet)
- Fahrgestell mit 4 Laufrädern, Tandemachse, Feststellbremse
- Schlauchentdrallungsgelenk verhindert Verdrehen des Hochdruckschlauches
Serienmäßiges Zubehör
- Doppellanze 660 mm (710.700.022)
- HIP-Flachstrahldüse 2038 (710.742.038)
- Optional Flachstrahldüsen mit 15/25/40/65° Spritzwinkel
- Hochdruck-Sicherheits-Pistole 330 bar 3/8"
- Isoliergriffstück 560 mm (710.700.001)
- Entdrallungsgelenk (710.708.050)
- PANZERJET-Hochdruckschlauch NW 8, 10 m (710.702.064)
Anwendungsbereiche
- Abrasivstrahlen
- Behälterreinigung
- Bodenreinigung
- Fassadenreinigung
- Hochdruckreinigung
- Industrielle Reinigung
- Rohrreinigung
- Wasser-Sandstrahlen
710.700.020
Doppellanze 380 mm / Druckregulierung VA
- mit stufenloser Druckregulierung
- 350 bar, VA
- Länge 380 mm
- werkzeuglose Handverschraubung
- HIP-Flachstrahldüse
- Düsenträger mit Düsenschutz
- Sonderausführungen für den Einsatz in explosionsgeschützten Bereichen auf Anfrage
710.700.021
Doppellanze 490 mm / Druckregulierung VA
- mit stufenloser Druckregulierung
- 350 bar, VA
- Länge 490 mm
- werkzeuglose Handverschraubung
- HIP-Flachstrahldüse
- Düsenträger mit Düsenschutz
- Sonderausführungen für den Einsatz in explosionsgeschützten Bereichen auf Anfrage
710.700.022
Doppellanze 660 mm / Druckregulierung VA
- mit stufenloser Druckregulierung
- 350 bar, VA
- Länge 660 mm
- werkzeuglose Handverschraubung
- HIP-Flachstrahldüse
- Düsenträger mit Düsenschutz
- Sonderausführungen für den Einsatz in explosionsgeschützten Bereichen auf Anfrage
710.708.050
Entdrallungsgelenk 3/8" 330 bar MS
- montiert zwischen Pistole und Schlauch
- verhindert ein Verdrehen des Schlauches
710.306.043
EO-VARIO-Injektor 2,1 mm HV/DOS
speist Reinigungsmittel im Niederdruck pumpenschonend hinter der Hochdruckpumpe in den Hochdruckwasserstrahl ein, regelbare Zumischrate 0 bis 10%
710.703.091

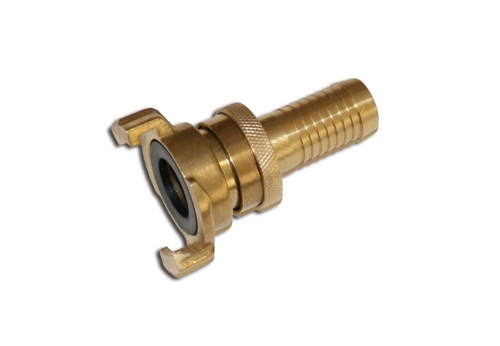

GEKA-Tülle Messing 3/4'' SL
710.700.001
HD-Sicherheits-Pistole 330 bar Isogriff
- ergonomisch geformt
- wärmeisoliert
- schlagfestes Gehäuse aus glasfaserverstärktem Makrolon
710.703.132
HV-Wechselnippel 3/8"i x OE2 MS
Handverschraubungs-Wechselnippel (Schlauchverbinder für PANZERJET-Hochdruck-Sicherheitssschlauch) 3/8" i x OE 2 MS
710.800.270
Weich-Sandstrahler MONSUN 055
kleinflächig arbeitender Wasser-Sandstrahler für abrasive Oberflächenbearbeitung: Farbentfernung, Entlackung, Entrostung, Betonsanierung
- Druckspektrum 100 bis 500 bar
- hoch-effektiver Materialabtrag bei niedrigstem Strahlmittelverbrauch
- mit 10 m Sandsaugschlauch und Duplex-Sandsaugrohr
710.800.225
Nässe-Schutzoverall Gr. 46/48
- Gr. M (46/48)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.226
Nässe-Schutzoverall Gr. 50/52
- Gr. L (50-52)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.227
Nässe-Schutzoverall Gr. 54/56
- Gr. XL (54-56)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.228
Nässe-Schutzoverall Gr. 58/60
- Gr. XXL (58-60)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.802.003
OSP Spezial-Hypoid-Pumpenöl 5 l Gebinde
für OERTZEN-Hochdruck-Reihenkolbenpumpen: erster Ölwechsel nach 50 Betriebsstunden, alle weiteren Ölwechsel nach 500 Betriebsstunden bzw. mindestens 1 x jährlich; zur Erhaltung der Gewährleistung nur OSP OERTZEN Spezial-Hypoid-Pumpenöl verwenden
710.801.099
OSP Spezial-Hypoid-Pumpenöl 1 l Flasche
für OERTZEN-Hochdruck-Reihenkolbenpumpen: erster Ölwechsel nach 50 Betriebsstunden, alle weiteren Ölwechsel nach 500 Betriebsstunden bzw. mindestens 1 x jährlich; zur Erhaltung der Gewährleistung nur OSP OERTZEN Spezial-Hypoid-Pumpenöl verwenden
710.702.079
PANZERJET 2 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 2 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.078
PANZERJET 4 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 4 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.064
PANZERJET 10 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 10 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.065
PANZERJET 15 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 15 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.066
PANZERJET 20 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 20 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.099
PANZERJET 25 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 25 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.074
PANZERJET 30 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 30 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.076
PANZERJET 40 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 40 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.077
PANZERJET 50 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 50 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.080
PANZERJET 60 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 60 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.082
PANZERJET 100 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 100 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.701.003

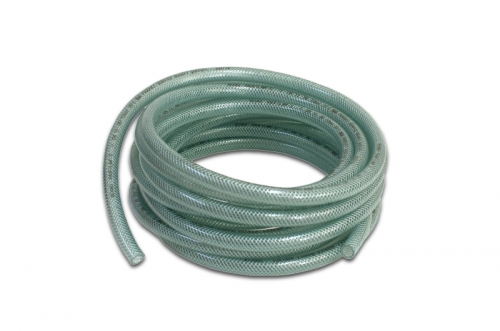

PVC-Schlauch 13 mm mit Gewebe (Meterware)
710.800.061
Rohrreinigungsausstattung 33 m 500 bar o. Tr.
für Entstopfung, Entfettung und Entsandung von Abflussleitungen und Produktionsleitungen bis 350 mm Durchmesser
- Industrie-Ausführung
- mit Rohrreinigungsschlauch 33 m
- max. 500 bar
- werkzeuglos wechselbare 3/8" Raketen- und Raketen-Bohrdüse
- Kugelhahn
- andere Schlauchlängen auf Anfrage
- 710.800.060 mit 53 m Rohrreinigungsschlauch
710.800.059
Rohrreinigungsausstattung 33 m 500 bar m. Tr.
wie Rohrreinigungs-Set 710.800.061 plus Schlauchtrommel (500 bar), für Entstopfung, Entfettung und Entsandung von Abflussleitungen und Produktionsleitungen bis 350 mm Durchmesser
- Industrie-Ausführung
- mit Rohrreinigungsschlauch 33 m
- max. 500 bar
- werkzeuglos wechselbare 3/8" Raketen- und Raketen-Bohrdüse
- Kugelhahn
- andere Schlauchlängen auf Anfrage
710.719.777
RR-3/8" Raketen-Bohrdüse VA 777 (052)
Rohrreinigung 3/8" Raketen-Bohrdüse VA 777 (052)
- max. 500 bar
- vorgeschrieben für OERTZEN Kaltwasser-Stationäraggregat S 334 H
710.719.088
RR-3/8" Raketendüse VA 088 (055)
Rohrreinigung 3/8" Raketendüse VA 088 (055), max. 500 bar
710.722.318
RR-3/8" Turbo-Raketendüse 30 mm 065 VA
Rohrreinigung 3/8" Turbo-Raketendüse VA/MS 30 mm 065, max. 250 bar
710.800.010
Rotorbürste (Langhaar)
Durch Wasserdruck rotierende Waschbürste zur leichten und gründlichen Reinigung von glatten Oberflächen, in Verbindung mit Spritzrohr-Verlängerung (300 bis 1.500 mm)
710.800.350
Sandbehälter fahrbar mit Sauggriff TORNADO
710.800.259

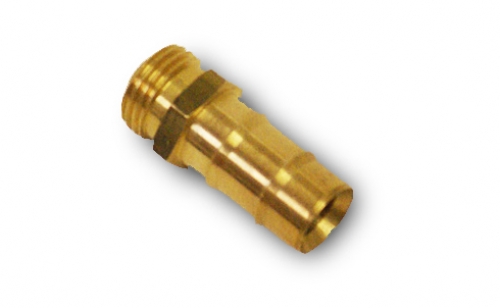

Sandsaugnippel 1 Stück
Verschleißteil, verbindet Wasser-Sandstrahl-Düse über PVC-Schlauch mit Strahlmittelbehälter
710.800.410
Hochdruck-Schlammsauger 05
Angeschlossen an den Hochdruckreiniger fördert der Schlammsauger nach dem Venturi-Prinzip (Unterdruck) Schlamm und Flüssigkeiten bis zu einer Höhe von 5 m (abhängig von der Leistung des angeschlossenen Hochdruckreinigers).
- saugt alles restlos ab
- für Tanks, Fässer, Gruben, Schächte usw.
- Saugschlauch-Durchmesser 1 1/2"
- Schlauchlänge 3,5 m
710.703.011
Schlauchschelle 20 – 32 mm INOX
für Wasser-Schläuche mit 3/4" Innen-Durchmesser
710.800.777
Schlauchtrommel tragbar Powertrailer
für 20 m Hochdruckschlauch
- Kunststoff
- mit Metallbügel
- tragbar
- Abb. mit PANZERJET-Hochdruckschlauch (Option)
710.700.031
Einrohrlanze 800 mm VA
- 400 bar, VA
- 800 mm
- werkzeuglose Handverschraubung
- ohne Düse
- Düsenträger mit Düsenschutz
710.704.120
Spritzrohr 300 mm / Verlängerung
- mit Handverschraubung
- VA
- 300 mm (ohne Düse)
- auch als Adapter für Turbofräser und Abrasiv-Düsen
710.704.125
Spritzrohr 600 mm / Verlängerung
- mit Handverschraubung
- VA
- 600 mm (ohne Düse)
- auch als Adapter für Turbofräser und Abrasiv-Düsen
710.704.121
Spritzrohr 800 mm / Verlängerung
- mit Handverschraubung
- VA
- 800 mm (ohne Düse)
710.704.122
Spritzrohr 1.200 mm / Verlängerung
- mit Handverschraubung
- VA
- 1.200 mm (ohne Düse)
710.704.123
Spritzrohr 1.500 mm / Verlängerung
- mit Handverschraubung
- VA
- 1.500 mm (ohne Düse)
710.704.124
Stützgriff für 1/4" Lanze 330 bar
710.800.521

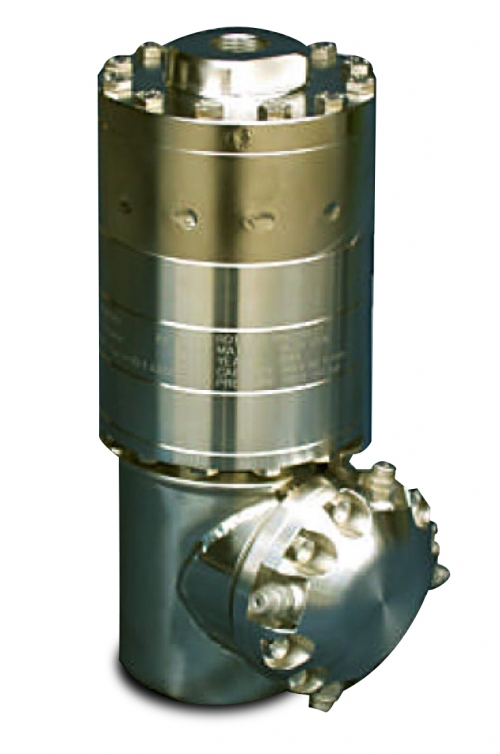

TIR (Aquamotor) 2 Düsen VA
Dreidimensional arbeitender Tank-Innenreiniger mit Wassermotor
710.800.503
TIR V4A vac.fest 500 mm
- mit elektromotorischem Antrieb 230V/1~50 Hz
- vacuumfest
- rotierender Spritzkopf mit 2 Düsen reinigt die Innenfläche aller Behälter von 200 bis 6.000 l
- Betriebsdruck max. 200 bar
- Wassertemperatur max. 100 °C
- Einführöffnung mind. 2" (50 mm)
- Schaft aus Edelstahl
- Länge 500 mm
- zum Anschluss an stationäre/mobile Hochdruckreiniger
Sonderausführungen auf Anfrage: z.B. Antrieb durch Niederspannung oder Druckluftmotor (EX-geschützt), Spritzkopf mit 4 Düsen, Wassertemperatur max. 150 °C, Eintauchlängen 500 bis 4.000 mm, Halterungen für unterschiedlichste Tanköffnungen optional
710.800.504
TIR V4A vac.fest 1.000 mm
- mit elektromotorischem Antrieb 230V/1~50 Hz
- vacuumfest
- rotierender Spritzkopf mit 2 Düsen reinigt die Innenfläche aller Behälter von 200 bis 6.000 l
- Betriebsdruck max. 200 bar
- Wassertemperatur max. 100 °C
- Einführöffnung mind. 2" (50 mm)
- Schaft aus Edelstahl
- Länge 1.000 mm
- zum Anschluss an stationäre/mobile Hochdruckreiniger
Sonderausführungen auf Anfrage: z.B. Antrieb durch Niederspannung oder Druckluftmotor (EX-geschützt), Spritzkopf mit 4 Düsen, Wassertemperatur max. 150 °C, Eintauchlängen 500 bis 4.000 mm, Halterungen für unterschiedlichste Tanköffnungen optional
710.800.513
TIR-Doppelhandgriff verchromt
TIR-Tank-Innenreiniger Doppelhandgriff / verchromt
710.800.510
TIR-Flansch Polyamid 60/90/120
Polyamid 60/90/120
710.800.511
TIR-Gewindehalterung M64-2"
M64-2"
710.800.512
TIR-Gummi-Spundlochhalterung
710.800.300
Wasser-Sandstrahler TORNADO 05
großflächig arbeitender Wirbelsandstrahler für abrasive Oberflächenbearbeitung: Farbentfernung, Entlackung, Entrostung, Betonsanierung
- Druckspektrum 100 bis 500 bar
- Strahlwinkel 15°
mit
- Visierhelm
- Schutzbrille
- Gehörschutz
- fahrbarem Strahlmittelbehälter (80 l)
- Sandregulierung
- 10 m Sandsaugschlauch
710.800.352
TORNADO-Schutzhelm cpl. rot
mit Drahtgittervisier, Gehörschutz und Schutzbrille
710.756.055
Turbofräser 055 (400 bar)
Spezialdüse mit rotierendem Punktstrahl zur Erzielung von hohem Aufpralldruck, hervorragende Losschlag- und Schwemmwirkung, für Hochdruckreiniger bis 400 bar Arbeitsdruck
710.800.690

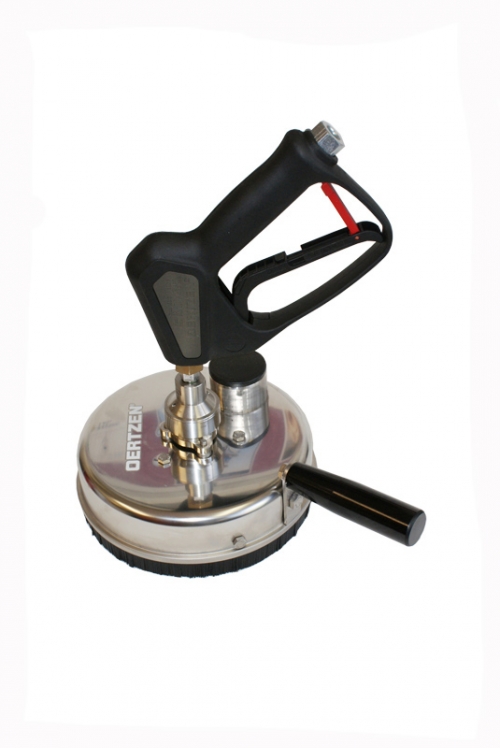

Turbo-Wandreiniger VA mit Pistole (250 bar)
BRW 200 VA Wandreiniger zur Hochdruckreinigung von Wänden und Decken mit gleichzeitiger Absaugung
710.000.941
Filterkerze 5" 50 µ (1 Stück)
- aus Polypropylen
- hält zuverlässig alle Fremdkörper zurück, die größer als 50 Micrometer sind
- zum Schutz des Hochdruckreinigers vor verschmutztem Betriebswasser
- empfohlen bei Baustellenbetrieb
- Verpackungsgröße: fünf Stück
710.000.938
Filtereinsatz V2A 5" 50 µ
- hält zuverlässig alle Fremdkörper zurück, die größer als 50 Micrometer sind
- zum Schutz des Hochdruckreinigers vor verschmutztem Betriebswasser
- empfohlen bei Baustellenbetrieb
710.701.021
Wasserschlauch 3/4" 20 bar EPDM (Meterware)
- Qualitäts-Wasserschlauch mit 3/4" Innendurchmesser
- Meterware
- Mehrlagiges Textilgeflecht max. 20 bar, Innen- und Außengummi aus EPDM
- Max. 120 °C
- Öl- und chemikalienbeständig
- Andere Längen und Durchmesser auf Anfrage
- Auch mit beidseitigen GEKA-Kupplungen lieferbar
auf Anfrage
Hinweis
Durch den Einbau von Sonderausstattungen/Optionen können sich Änderungen der Abmessungen der Maschine ergeben. Wir bitten um Beachtung.
auf Anfrage
Ausführung Seewasser/VE-Wasser
- alle wasserführenden Teile chemisch vernickelt
- Gerät kann mit Seewasser oder völlig entsalztem (VE) Wasser betrieben werden
auf Anfrage
Edelstahl-Version
- Geräterahmen aus Edelstahl
- elektropoliert
auf Anfrage

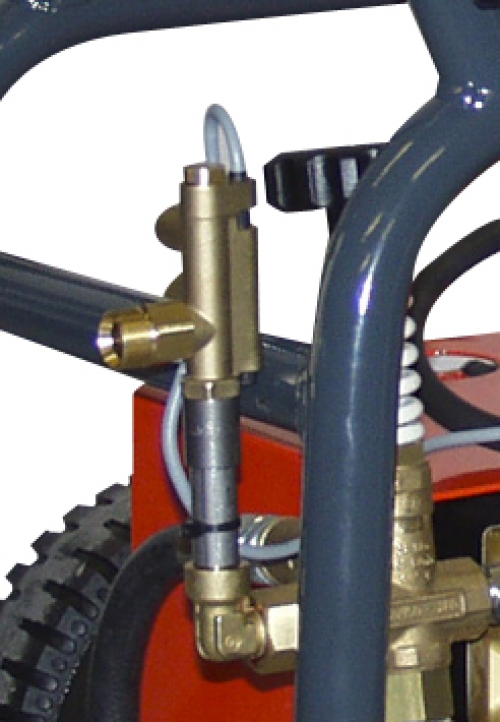

Safety Control Stop
schaltet Motor aus bei längerem Stand-by
auf Anfrage
Sonderspannung 440 V / 3~60 Hz
- Drehstrommotor
- dreiphasig
- Frequenz 60 Hz
- Lieferung ohne Stecker
auf Anfrage

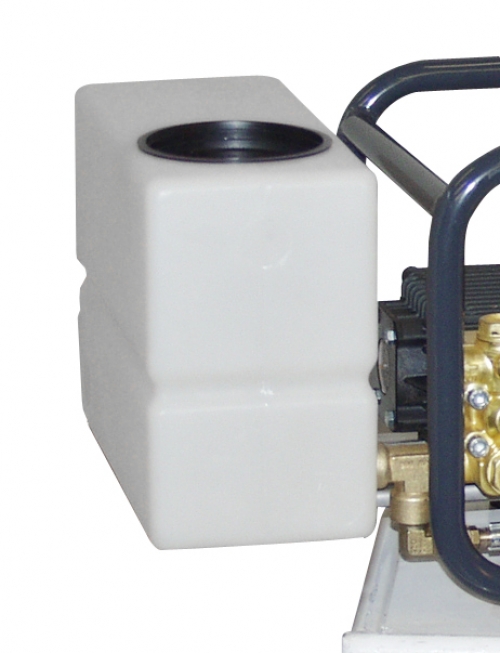

Wasservorlage / Wasserkasten
u. a. für DIN 1988 Rückflussverhinderung
auf Anfrage
Explosionsgeschützte Bauweise E 320 Ex
Ausführung für explosionsgefährdete Bereiche – auch in Edelstahl
Fördermenge max.
1.320 l/h
Betriebsdruck
330 bar
Arbeitsdruck max.
310 bar
Wassertemperatur max.
unbeheizt
Normalspannung
400 V/3~50 Hz
Pumpendrehzahl
1.420 1/min
Antriebsart
Elektromotor
Anschlussleistung
12,5 kW
Thermoventil
Serie
Safety Control Stop SCS
Sonderausstattung
Abmessungen (Rahmen: L x B x H)
700 x 600 x 720 mm
Gewicht
112 kg
Bestellnummer
710.000.304
Hinweis
technische Änderungen vorbehalten
