Max. Fördermenge 1.800 l/h
Max. Arbeitsdruck 500 bar
Normalspannung 400 V
OERTZEN E 500-30
Kaltwasser-Hochdruckreiniger zur industriellen Anwendung
Max. Fördermenge 1.800 l/h
Max. Arbeitsdruck 500 bar
Normalspannung 400 V
Hohe Reinigungskraft bei maximaler Sicherheit
Der E 500-30 ist stabil, effizient und zuverlässig. Für besondere Ansprüche ist der Hochdruckreiniger auch als stationäres Gerät sowie in einer Ausführung für explosionsgefährdete Bereiche erhältlich.
- Fünfzylindrige Reihenkolbenpumpe, mit Elektromotor verflanscht
- Motor-/Pumpendrehzahl: 1.450 1/min
- Stabiler, umlaufender Rahmen mit Pulverbeschichtung
- Fahrwerk aus vier Laufrädern plus Feststellbremse
- Motor und Pumpe sind langsamlaufend und leise
Technik im Detail
Spritzausrüstung
- Einfachlanze mit serienmäßiger HIP-Flachstrahldüse
- Optional austauschbar gegen Düse mit einem Spritzwinkel von 65 Grad
Gerätesicherheit
- Integriertes Thermoventil schützt vor Überhitzung
- Integrierte Wassermangelsicherung beugt Kaviation vor
- Wasser-Feinstfilter verhindert Verunreinigung
Rahmen
- Stabiler, umlaufender und pulverbeschichteter Rahmen
- Optional in Edelstahlausführung für explosionsgefährdete Bereiche erhältlich
Motor und Pumpenleistung
- 400 V/3~50 Hz
- Max. 500 bar Arbeitsdruck
Ausstattung
- 5-zylindrige Reihenkolbenpumpe 30 l/min
- Messing-Zylinderkopf, Keramikkolben
- Kraftübertragung: Zahnriemen/wartungsfrei
- Automatischer Stern-Dreieck-Anlauf
- Motor-/Pumpendrehzahl 1450 1/min, langsamlaufend, leise
- Pumpensystem drucklos bei Schließen der Spritzpistole (Stand-by-Betrieb)
- Pumpenschutz durch Thermoventil (Überhitzung), Wassermangelsicherung (Kavitation) und Wasser-Feinstfilter (Verunreinigungen)
- Motor-/Pumpeneinheit verbaut in stabilem, umlaufenden Rahmen (pulverbeschichtet)
- Fahrgestell mit 4 Laufrädern, Tandemachse, Feststellbremse
- Schlauchentdrallungsgelenk verhindert Verdrehen des Hochdruckschlauches
Serienmäßiges Zubehör
- Einfachlanze 800 mm (710.704.952)
- HIP-Flachstrahldüse 2038 (710.742.038)
- Optional Flachstrahldüsen mit 15/25/40/65° Spritzwinkel
- Hochdruck-Sicherheits-Pistole 500 bar 3/8" (710.704.940)
- Entdrallungsgelenk (710.708.054)
- PANZERJET-Hochdruckschlauch NW 8, 10 m (710.702.064)
Anwendungsbereiche
- Abrasivstrahlen
- Behälterreinigung
- Betoninstandsetzung
- Betonsanierung
- Bodenreinigung
- Entschichtung
- Farbentfernung
- Fassadenreinigung
- Hochdruckreinigung
- Industrielle Reinigung
- Rohrreinigung
- Rostentfernung
- Wasser-Sandstrahlen
710.708.050
Entdrallungsgelenk 3/8" 330 bar MS
- montiert zwischen Pistole und Schlauch
- verhindert ein Verdrehen des Schlauches
710.704.870
Fußventile 500 bar
zur Betätigung der Spritzlanze/Spritzdüse bei stationären HD-Reinigungsanlagen oder bei der Hochdruck-Rohrreinigung
710.703.081
GEKA-Kupplung Messing 3/4"i
zur Befestigung und Verbindung von Wasserschläuchen
710.703.091
GEKA-Tülle Messing 3/4'' SL
710.704.951
Hochdrucklanze 500 mm 500 bar VA
- Hochdrucklanze 1/2 "
- Länge 500 mm
- 500 bar, VA
- werkzeuglose Handverschraubung
710.704.952
Hochdrucklanze 800 mm 500 bar VA
- Hochdrucklanze (Einfachstrahlrohr)
- 500 bar, VA
- Länge 800 mm
- mit seitlichem Haltegriff
- werkzeuglose Handverschraubung
710.704.953
Hochdrucklanze 1.000 mm 500 bar VA
- Hochdrucklanze (Einfachstrahlrohr)
- 500 bar, VA
- Länge 1.000 mm
- mit seitlichem Haltegriff
- werkzeuglose Handverschraubung
710.704.940
HD-Sicherheits-Pistole 500 bar VA (Servo)
- ergonomisch geformt
- beste Wärmeisolation
- servoentlastet für ermüdungsfreies Arbeiten
- Gehäuse aus schlagfestem, glasfaserverstärktem Makrolon
- in geschlossener Stellung verriegelbar
710.703.132
HV-Wechselnippel 3/8"i x OE2 MS
Handverschraubungs-Wechselnippel (Schlauchverbinder für PANZERJET-Hochdruck-Sicherheitssschlauch) 3/8" i x OE 2 MS
710.800.270
Weich-Sandstrahler MONSUN 055
kleinflächig arbeitender Wasser-Sandstrahler für abrasive Oberflächenbearbeitung: Farbentfernung, Entlackung, Entrostung, Betonsanierung
- Druckspektrum 100 bis 500 bar
- hoch-effektiver Materialabtrag bei niedrigstem Strahlmittelverbrauch
- mit 10 m Sandsaugschlauch und Duplex-Sandsaugrohr
710.800.225
Nässe-Schutzoverall Gr. 46/48
- Gr. M (46/48)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.226
Nässe-Schutzoverall Gr. 50/52
- Gr. L (50-52)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.227
Nässe-Schutzoverall Gr. 54/56
- Gr. XL (54-56)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.228
Nässe-Schutzoverall Gr. 58/60
- Gr. XXL (58-60)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.802.003
OSP Spezial-Hypoid-Pumpenöl 5 l Gebinde
für OERTZEN-Hochdruck-Reihenkolbenpumpen: erster Ölwechsel nach 50 Betriebsstunden, alle weiteren Ölwechsel nach 500 Betriebsstunden bzw. mindestens 1 x jährlich; zur Erhaltung der Gewährleistung nur OSP OERTZEN Spezial-Hypoid-Pumpenöl verwenden
710.801.099
OSP Spezial-Hypoid-Pumpenöl 1 l Flasche
für OERTZEN-Hochdruck-Reihenkolbenpumpen: erster Ölwechsel nach 50 Betriebsstunden, alle weiteren Ölwechsel nach 500 Betriebsstunden bzw. mindestens 1 x jährlich; zur Erhaltung der Gewährleistung nur OSP OERTZEN Spezial-Hypoid-Pumpenöl verwenden
710.702.079
PANZERJET 2 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 2 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.078
PANZERJET 4 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 4 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.064
PANZERJET 10 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 10 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.065
PANZERJET 15 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 15 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.066
PANZERJET 20 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 20 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.099
PANZERJET 25 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 25 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.074
PANZERJET 30 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 30 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.076
PANZERJET 40 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 40 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.077
PANZERJET 50 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 50 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.080
PANZERJET 60 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 60 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.082
PANZERJET 100 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 100 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.701.003
PVC-Schlauch 13 mm mit Gewebe (Meterware)
710.800.061
Rohrreinigungsausstattung 33 m 500 bar o. Tr.
für Entstopfung, Entfettung und Entsandung von Abflussleitungen und Produktionsleitungen bis 350 mm Durchmesser
- Industrie-Ausführung
- mit Rohrreinigungsschlauch 33 m
- max. 500 bar
- werkzeuglos wechselbare 3/8" Raketen- und Raketen-Bohrdüse
- Kugelhahn
- andere Schlauchlängen auf Anfrage
- 710.800.060 mit 53 m Rohrreinigungsschlauch
710.800.059
Rohrreinigungsausstattung 33 m 500 bar m. Tr.
wie Rohrreinigungs-Set 710.800.061 plus Schlauchtrommel (500 bar), für Entstopfung, Entfettung und Entsandung von Abflussleitungen und Produktionsleitungen bis 350 mm Durchmesser
- Industrie-Ausführung
- mit Rohrreinigungsschlauch 33 m
- max. 500 bar
- werkzeuglos wechselbare 3/8" Raketen- und Raketen-Bohrdüse
- Kugelhahn
- andere Schlauchlängen auf Anfrage
710.719.777
RR-3/8" Raketen-Bohrdüse VA 777 (052)
Rohrreinigung 3/8" Raketen-Bohrdüse VA 777 (052)
- max. 500 bar
- vorgeschrieben für OERTZEN Kaltwasser-Stationäraggregat S 334 H
710.719.088
RR-3/8" Raketendüse VA 088 (055)
Rohrreinigung 3/8" Raketendüse VA 088 (055), max. 500 bar
710.722.318
RR-3/8" Turbo-Raketendüse 30 mm 065 VA
Rohrreinigung 3/8" Turbo-Raketendüse VA/MS 30 mm 065, max. 250 bar
710.800.259
Sandsaugnippel 1 Stück
Verschleißteil, verbindet Wasser-Sandstrahl-Düse über PVC-Schlauch mit Strahlmittelbehälter
710.800.350
Sandbehälter fahrbar mit Sauggriff TORNADO
710.800.410
Hochdruck-Schlammsauger 05
Angeschlossen an den Hochdruckreiniger fördert der Schlammsauger nach dem Venturi-Prinzip (Unterdruck) Schlamm und Flüssigkeiten bis zu einer Höhe von 5 m (abhängig von der Leistung des angeschlossenen Hochdruckreinigers).
- saugt alles restlos ab
- für Tanks, Fässer, Gruben, Schächte usw.
- Saugschlauch-Durchmesser 1 1/2"
- Schlauchlänge 3,5 m
710.703.011
Schlauchschelle 20 – 32 mm INOX
für Wasser-Schläuche mit 3/4" Innen-Durchmesser
710.800.777
Schlauchtrommel tragbar Powertrailer
für 20 m Hochdruckschlauch
- Kunststoff
- mit Metallbügel
- tragbar
- Abb. mit PANZERJET-Hochdruckschlauch (Option)
710.800.301
Wasser-Sandstrahler TORNADO 06
großflächig arbeitender Wirbelsandstrahler für abrasive Oberflächenbearbeitung: Farbentfernung, Entlackung, Entrostung, Betonsanierung
- Druckspektrum 100 bis 500 bar
- Strahlwinkel 15°
mit
- Visierhelm
- Schutzbrille
- Gehörschutz
- fahrbarem Strahlmittelbehälter (80 l)
- Sandregulierung
- 10 m Sandsaugschlauch
710.800.352
TORNADO-Schutzhelm cpl. rot
mit Drahtgittervisier, Gehörschutz und Schutzbrille
710.756.055
Turbofräser 055 (400 bar)
Spezialdüse mit rotierendem Punktstrahl zur Erzielung von hohem Aufpralldruck, hervorragende Losschlag- und Schwemmwirkung, für Hochdruckreiniger bis 400 bar Arbeitsdruck
710.000.941
Filterkerze 5" 50 µ (1 Stück)
- aus Polypropylen
- hält zuverlässig alle Fremdkörper zurück, die größer als 50 Micrometer sind
- zum Schutz des Hochdruckreinigers vor verschmutztem Betriebswasser
- empfohlen bei Baustellenbetrieb
- Verpackungsgröße: fünf Stück
710.000.942
Filterkerze 9,75" 50 µ (1 Stück)
- aus Polypropylen
- hält zuverlässig alle Fremdkörper zurück, die größer als 50 Micrometer sind
- zum Schutz des Hochdruckreinigers vor verschmutztem Betriebswasser
- empfohlen bei Baustellenbetrieb
- Verpackungsgröße: fünf Stück
710.701.021
Wasserschlauch 3/4" 20 bar EPDM (Meterware)
- Qualitäts-Wasserschlauch mit 3/4" Innendurchmesser
- Meterware
- Mehrlagiges Textilgeflecht max. 20 bar, Innen- und Außengummi aus EPDM
- Max. 120 °C
- Öl- und chemikalienbeständig
- Andere Längen und Durchmesser auf Anfrage
- Auch mit beidseitigen GEKA-Kupplungen lieferbar
auf Anfrage
Hinweis
Durch den Einbau von Sonderausstattungen/Optionen können sich Änderungen der Abmessungen der Maschine ergeben. Wir bitten um Beachtung.
auf Anfrage
Ausführung Seewasser/VE-Wasser
- alle wasserführenden Teile chemisch vernickelt
- Gerät kann mit Seewasser oder völlig entsalztem (VE) Wasser betrieben werden
auf Anfrage
Edelstahl-Version
- Geräterahmen aus Edelstahl
- elektropoliert
auf Anfrage

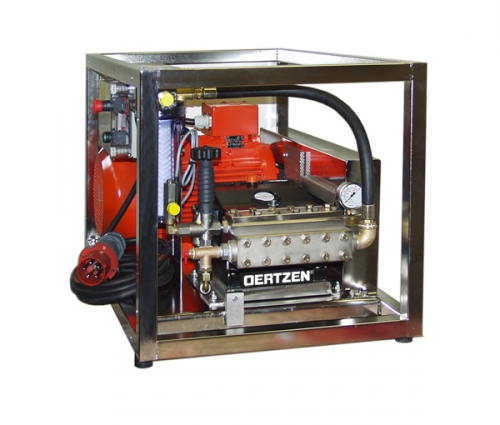

Edelstahl-Version, stationär
zur Wand- oder Sockelmontage
auf Anfrage

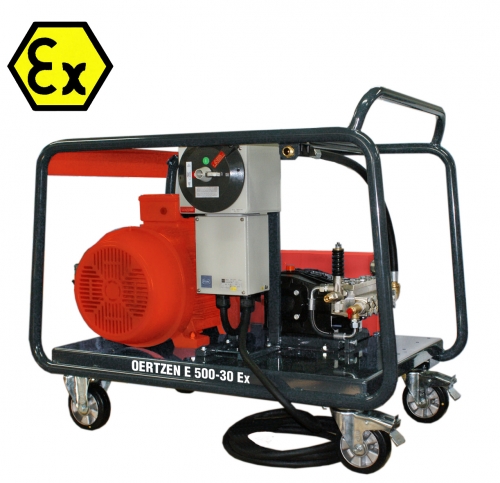

E 500-30 Ex explosionsgeschützte Bauweise
für Arbeiten in explosionsgefährdeten Bereichen: E 500-30 Ex T3
auf Anfrage
Safety Control Stop
schaltet Motor aus bei längerem Stand-by
auf Anfrage
Sonderspannung 440 V / 3~60 Hz
- Drehstrommotor
- dreiphasig
- Frequenz 60 Hz
- Lieferung ohne Stecker
auf Anfrage

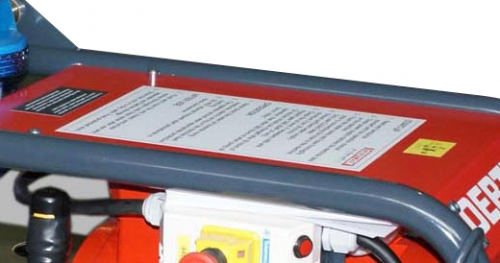

Stirnblech, lang
für Montage der optionalen Schlauchtrommel
auf Anfrage
Wasservorlage / Wasserkasten
u. a. für DIN 1988 Rückflussverhinderung
Fördermenge max.
1.800 l/h
Betriebsdruck
530 bar
Arbeitsdruck max.
500 bar
Wassertemperatur max.
unbeheizt
Normalspannung
400 V/3~50 Hz
Pumpendrehzahl
1.450 1/min
Antriebsart
Elektromotor
Anschlussleistung
22,5 kW
Thermoventil
Serie
Safety Control Stop SCS
Sonderausstattung
Abmessungen (Rahmen: L x B x H)
960 x 780 x 860 mm
Gewicht
260 kg
Bestellnummer
710.000.480
Hinweis
technische Änderungen vorbehalten
