Max. Fördermenge 760 l/h
Max. Arbeitsdruck 120 bar
Normalspannung 400 V
OERTZEN S 314 VA
Hochdruck-Reinigungsanlage mit Kaltwasser-Betrieb zur industriellen Anwendung
Max. Fördermenge 760 l/h
Max. Arbeitsdruck 120 bar
Normalspannung 400 V
Verlässliche Reinigungsstation
Als stationäre Lösung eignet sich der S 314 VA für verschiedenste Reinigungsaufgaben in der Industrie: beispielsweise Flächen-, Behälter- oder Rohrreinigung.
- Dreizylindrige Reihenkolbenpumpe, mit Elektromotor verflanscht
- Motor-/Pumpendrehzahl: 1.420 1/min
- Motor und Pumpe sind langsamlaufend und leise
- Optional als Wandgerät ohne Safety Control Stop, aber mit VA-Geräterahmen
und VA-Haube erhältlich (Bestell-Nr. 710.000.530) - Optional mit Wechselstrom 230 V/50 Hz, 620 l/h, 170 bar
(Bestell-Nr. 710.000.549)
Technik im Detail
Rahmen
- Stabiler umlaufender Edelstahlrahmen mit Pulverbeschichtung
- Hochwertige Blechteile schützen Motor und Pumpe
Spritzpistole
- Isoliergriffstück für sichere Handhabung
- Entdrallungsgelenk verhindert Verdrehen des Hochdruckschlauchs
Gerätesicherheit
- Druckloser Stand-by-Betrieb bei Schließen der Spritzpistole
Motor und Pumpenleistung
- 400 V/3~50 Hz
- Max. 120 bar Arbeitsdruck
Ausstattung
- 3-zylindriger Reihenkolbenpumpe, mit Elektromotor verflanscht
- Messing-Zylinderkopf, Keramikkolben
- Motor-/Pumpendrehzahl 1.420 1/min, langsamlaufend, leise
- Safety Control Stop SCS, automatisches Abschaltsystem nach Schließen der Spritzpistole (20 Sek.)
- Sofortiger Neustart beim Öffnen der Pistole
- Pumpensystem drucklos bei Schließen der Spritzpistole (Stand-by-Betrieb)
- Motor-/Pumpeneinheit verbaut in stabilem, umlaufenden Edelstahl-Rahmen
- Blechteile pulverbeschichtet
Serienmäßiges Zubehör
- Einfachlanze 600 mm (710.700.030)
- Flachstrahldüse 08 (710.712.508)
- Hochdruck-Sicherheits-Pistole 330 bar 3/8"
- Isoliergriffstück 560 mm (710.700.001)
- Entdrallungsgelenk (710.708.050)
- PANZERJET-Sicherheits-Hochdruckschlauch NW 8, 10 m (710.702.064)
Anwendungsbereiche
- Behälterreinigung
- Bodenreinigung
- Flächenreinigung
- Hochdruckreinigung
- Industrielle Reinigung
- Kommerzielle Reinigung
- Rohrreinigung
710.800.370
Turbo-Bodenreiniger BRW 350 VA/R (250 bar)
Bodenreinigungswagen aus Edelstahl zur Hochdruckreinigung von trittsicheren Böden und anderen Verkehrsbereichen sowie zur Entölung von Böden
- Arbeitsbreite 350 mm
- Arbeitsdruck max. 250 bar
- Wassertemperatur max. 150 °C
- rotierende Düsenelemente für hohe Flächenleistung
- zur Kopplung an Hochdruckreiniger
710.708.050
Entdrallungsgelenk 3/8" 330 bar MS
- montiert zwischen Pistole und Schlauch
- verhindert ein Verdrehen des Schlauches
710.306.043
EO-VARIO-Injektor 2,1 mm HV/DOS
speist Reinigungsmittel im Niederdruck pumpenschonend hinter der Hochdruckpumpe in den Hochdruckwasserstrahl ein, regelbare Zumischrate 0 bis 10%
710.703.081
GEKA-Kupplung Messing 3/4"i
zur Befestigung und Verbindung von Wasserschläuchen
710.703.091
GEKA-Tülle Messing 3/4'' SL
710.700.001
HD-Sicherheits-Pistole 330 bar Isogriff
- ergonomisch geformt
- wärmeisoliert
- schlagfestes Gehäuse aus glasfaserverstärktem Makrolon
710.700.023
Lanze Push & Pull 600 mm
aus Edelstahl für stufenlose Verstellung des Biegewinkels von 20 bis 140°
- z.B. für Unterbodenwäsche, Dächer oder schwer zugängliche Stellen
- max. 210 bar, 150 °C
- Länge 600 mm
- 1/4"
- Nippel für Handverschraubung
Der Haltegriff (710.700.024 bitte mitbestellen!) arretiert die Lanze im gewünschten Winkel und ist links oder rechts einzuschrauben.
710.800.225
Nässe-Schutzoverall Gr. 46/48
- Gr. M (46/48)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.226
Nässe-Schutzoverall Gr. 50/52
- Gr. L (50-52)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.227
Nässe-Schutzoverall Gr. 54/56
- Gr. XL (54-56)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.800.228
Nässe-Schutzoverall Gr. 58/60
- Gr. XXL (58-60)
- wasserundurchlässiges Polyamidgewebe mit durchgehendem Reiß- und Klettverschluss auch an Armen und Beinen
- strapazierfähig
- Farbe: orange-rot
710.802.003
OSP Spezial-Hypoid-Pumpenöl 5 l Gebinde
für OERTZEN-Hochdruck-Reihenkolbenpumpen: erster Ölwechsel nach 50 Betriebsstunden, alle weiteren Ölwechsel nach 500 Betriebsstunden bzw. mindestens 1 x jährlich; zur Erhaltung der Gewährleistung nur OSP OERTZEN Spezial-Hypoid-Pumpenöl verwenden
710.801.099
OSP Spezial-Hypoid-Pumpenöl 1 l Flasche
für OERTZEN-Hochdruck-Reihenkolbenpumpen: erster Ölwechsel nach 50 Betriebsstunden, alle weiteren Ölwechsel nach 500 Betriebsstunden bzw. mindestens 1 x jährlich; zur Erhaltung der Gewährleistung nur OSP OERTZEN Spezial-Hypoid-Pumpenöl verwenden
710.702.079
PANZERJET 2 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 2 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.078
PANZERJET 4 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 4 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.064
PANZERJET 10 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 10 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.065
PANZERJET 15 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 15 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.066
PANZERJET 20 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 20 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.099
PANZERJET 25 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 25 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.074
PANZERJET 30 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 30 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.076
PANZERJET 40 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 40 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.077
PANZERJET 50 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 50 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.080
PANZERJET 60 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 60 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.702.082
PANZERJET 100 m Schlauch 500 bar ISO
PANZERJET-Sicherheits-Hochdruckschlauch
- 3/8"
- NW 8
- für max. 500 bar/150 °C
- 100 m Länge
Sonderausführung zum Einsatz in explosionsgefährdeten Bereichen optional erhältlich
710.800.064
Rohrreinigungs-Kit 32 m rot NW 6 (300 bar) 314P
für Entstopfung, Entfettung und Entsandung von Abflussleitungen bis 200 mm Durchmesser
- mit HD-Rohrreinigungsschlauch
- rot
- Länge 32 m
- friktionsarm und superleicht
- NW 6
- verhakungsfreie Presseinbindungen
- werkzeuglos wechselbare Raketen- und Raketen-Bohrdüse 1/4"
- Kugelhahn
- auch mit 32 m oder 42 m HD-Rohreinigungsschlauch, rot, erhältlich
710.702.259
RR-Schlauch NW 5, 7 m 200 bar 1/8"
710.702.258
RR-Schlauch NW 5, 10 m 200 bar 1/8"
710.702.260
RR-Schlauch NW 5, 15 m 200 bar 1/8"
710.702.262
RR-Schlauch NW 5, 20 m 200 bar 1/8"
710.702.261
RR-Schlauch NW 5, 35 m 200 bar 1/8"
710.702.250
RR-Schlauch/rot NW 6, 11 m (300 bar) 1/4"
Rohrreinigungsschlauch
- NW 6
- 1/4"
- rot
- Länge 11 m
- 300 bar
- äußerst flexibel
- sehr leicht
710.702.251
RR-Schlauch/rot NW 6, 22 m (300 bar) 1/4"
Rohrreinigungsschlauch
- NW 6
- 1/4"
- rot
- Länge 22 m
- 300 bar
- äußerst flexibel
- sehr leicht
710.702.252
RR-Schlauch/rot NW 6, 32 m (300 bar) 1/4"
Rohrreinigungsschlauch
- NW 6
- 1/4"
- rot
- Länge 32 m
- 300 bar
- äußerst flexibel
- sehr leicht
710.702.253
RR-Schlauch/rot NW 6, 42 m (300 bar) 1/4"
Rohrreinigungsschlauch
- NW 6
- 1/4"
- rot
- Länge 42 m
- 300 bar
- äußerst flexibel
- sehr leicht
710.702.350
DRAINJET6-Schlauch 11 m 500 bar 1/4"
- 1/4"
- für Hochdruck-Rohrreinigung
- NW 6
- superglatt
- Länge 11m
710.702.351
DRAINJET6-Schlauch 22 m 500 bar 1/4"
- 1/4"
- für Hochdruck-Rohrreinigung
- NW 6
- superglatt
- Länge 22 m
710.702.352
DRAINJET6-Schlauch 32 m 500 bar 1/4"
- 1/4"
- für Hochdruck-Rohrreinigung
- NW 6
- superglatt
- Länge 32 m
710.702.353
DRAINJET6-Schlauch 42 m 500 bar 1/4"
- 1/4"
- für Hochdruck-Rohrreinigung
- NW 6
- superglatt
- Länge 42 m
710.720.408
RR-Raketen-Bohrdüse VA 4 x 0,8 1/4"
710.720.309
RR-Raketendüse VA 3 x 0,9 1/4"
710.722.308
RR-Turbo-Raketendüse 3 x 0,8/048 1/4"
710.800.048
Mini-Bohrraketen-Set 4 x 0,8/7 m 1/8"
Rohrreinigungs-Bohrraketen-Set Mini 1/8" bestehend aus:
- Rohrreinigungsschlauch
- NW 5
- Länge 7 m
- mit Kugelhahn
- max. 200 bar
- Mini-Bohrraketendüse
- Bohrung 4 x 0,8 mm
710.800.410
Hochdruck-Schlammsauger 05
Angeschlossen an den Hochdruckreiniger fördert der Schlammsauger nach dem Venturi-Prinzip (Unterdruck) Schlamm und Flüssigkeiten bis zu einer Höhe von 5 m (abhängig von der Leistung des angeschlossenen Hochdruckreinigers).
- saugt alles restlos ab
- für Tanks, Fässer, Gruben, Schächte usw.
- Saugschlauch-Durchmesser 1 1/2"
- Schlauchlänge 3,5 m
710.703.011
Schlauchschelle 20 – 32 mm INOX
für Wasser-Schläuche mit 3/4" Innen-Durchmesser
710.800.782
Federzug-Schlauchtrommel 20 m
Federzug-Schlauchtrommel für 20 m Hochdruckschlauch
- max. 250 bar
- hochwertiges Drehgelenk
- Ausführung in Stahl
- lackiert
- Wandmontage
- Option: Schwenkwandbefestigung 710.800.783
710.800.786
Federzug-Schlauchtrommel 20 m V2A
Federzug-Schlauchtrommel für 20 m Hochdruckschlauch
- max. 250 bar
- hochwertiges Drehgelenk
- Ausführung in V2A
- Wandmontage
- Option: Schwenkwandbefestigung 710.800.787
710.800.784
Federzug-Schlauchtrommel 40 m V2A
Federzug-Schlauchtrommel für 40 m Hochdruckschlauch
- max. 250 bar
- hochwertiges Drehgelenk
- Ausführung in V2A
- Wandmontage
- Option: Schwenkwandbefestigung 710.800.785
710.800.783
Schwenkwandbefestigung für 710.800.782
- Stahl, verzinkt
- für Federzug-Schlauchtrommel 20 m 710.800.782
710.800.787
Schlauchtrommel-Schwenkwandbefestigung V2A für 710.800.786
für Federzug-Schlauchtrommel 20 m 710.800.786
710.800.785
Schlauchtrommel-Schwenkwandbefestigung V2A für 710.800.784
für Federzug-Schlauchtrommel 40 m 710.800.784
710.708.045

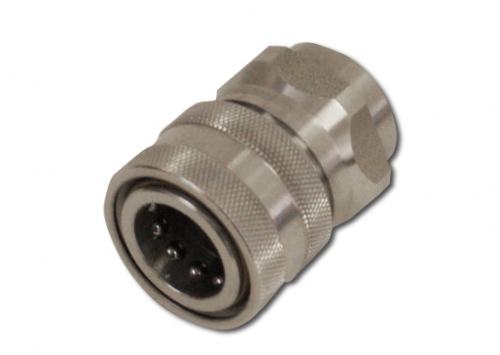

Schnellkupplung VA 3/8"i 500 bar
710.708.046

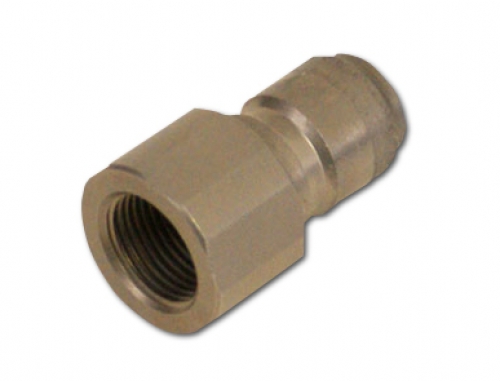

SK-Nippel V4A gehärtet 3/8"i
710.700.031
Einrohrlanze 800 mm VA
- 400 bar, VA
- 800 mm
- werkzeuglose Handverschraubung
- ohne Düse
- Düsenträger mit Düsenschutz
710.704.120
Spritzrohr 300 mm / Verlängerung
- mit Handverschraubung
- VA
- 300 mm (ohne Düse)
- auch als Adapter für Turbofräser und Abrasiv-Düsen
710.704.125
Spritzrohr 600 mm / Verlängerung
- mit Handverschraubung
- VA
- 600 mm (ohne Düse)
- auch als Adapter für Turbofräser und Abrasiv-Düsen
710.704.121
Spritzrohr 800 mm / Verlängerung
- mit Handverschraubung
- VA
- 800 mm (ohne Düse)
710.704.122
Spritzrohr 1.200 mm / Verlängerung
- mit Handverschraubung
- VA
- 1.200 mm (ohne Düse)
710.704.123
Spritzrohr 1.500 mm / Verlängerung
- mit Handverschraubung
- VA
- 1.500 mm (ohne Düse)
710.704.124
Stützgriff für 1/4" Lanze 330 bar
710.758.045
Turbofräser 045 (200 bar) 22°
Spezialdüse mit rotierendem Punktstrahl zur Erzielung von hohem Aufpralldruck, hervorragende Losschlag- und Schwemmwirkung, für Hochdruckreiniger bis 200 bar Arbeitsdruck
710.756.045
Turbofräser 045 (400 bar)
Spezialdüse mit rotierendem Punktstrahl zur Erzielung von hohem Aufpralldruck, hervorragende Losschlag- und Schwemmwirkung, für Hochdruckreiniger bis 400 bar Arbeitsdruck
715.101.446
Montagesatz 5" Wasserfilter Wand VA
für alle OERTZEN-Stationärgeräte, auch für 9,75"-Filter erhältlich (bitte Artikel-Nummer erfragen)
710.000.941
Filterkerze 5" 50 µ (1 Stück)
- aus Polypropylen
- hält zuverlässig alle Fremdkörper zurück, die größer als 50 Micrometer sind
- zum Schutz des Hochdruckreinigers vor verschmutztem Betriebswasser
- empfohlen bei Baustellenbetrieb
- Verpackungsgröße: fünf Stück
710.000.938
Filtereinsatz V2A 5" 50 µ
- hält zuverlässig alle Fremdkörper zurück, die größer als 50 Micrometer sind
- zum Schutz des Hochdruckreinigers vor verschmutztem Betriebswasser
- empfohlen bei Baustellenbetrieb
710.701.021
Wasserschlauch 3/4" 20 bar EPDM (Meterware)
- Qualitäts-Wasserschlauch mit 3/4" Innendurchmesser
- Meterware
- Mehrlagiges Textilgeflecht max. 20 bar, Innen- und Außengummi aus EPDM
- Max. 120 °C
- Öl- und chemikalienbeständig
- Andere Längen und Durchmesser auf Anfrage
- Auch mit beidseitigen GEKA-Kupplungen lieferbar
auf Anfrage
Hinweis
Durch den Einbau von Sonderausstattungen/Optionen können sich Änderungen der Abmessungen der Maschine ergeben. Wir bitten um Beachtung.
auf Anfrage
Microfilter 5"
mit Rahmenhalterung und Feinfilterkerze (25/50 micrometer) in PE (VA-optional)
Fördermenge max.
760 l/h
Betriebsdruck
140 bar
Arbeitsdruck max.
120 bar
Wassertemperatur max.
max. 60 ºC Zulauftemp.
Normalspannung
400 V/3~50 Hz
Pumpendrehzahl
1.420 1/min
Antriebsart
Elektromotor
Anschlussleistung
2,6 kW
Thermoventil
Serie
Safety Control Stop SCS
Serie
Abmessungen (Rahmen: L x B x H)
550 x 350 x 350 mm
Gewicht
52 kg
Bestellnummer
710.000.531
Hinweis
technische Änderungen vorbehalten
